دانستنیهای تاسیسات

 دوستان عزیز اطلاعاتی که باید از تاسیسات ساختمان خود بدانید را با خواندن مطالب مربوطه در سایت بنده بخوانید.( گزینه مطالب قدیمی تر را در پاین صفحه کلیک کنید)

هدف

هدف بنده و کلیه افراد گروه جلب رضایت مشتری است

دوستان با توجه به کثرت تماسها از تماس غیر ضروری خواهشا خوداری فرمایید

گروه تاسیساتی گرمابسرد

883 0910 0912

Garmabsarde@

قیمتها



لوله کشی آب و فاضلاب:

لیست قیمت دستمزد اجرای تاسیسات مکانیکی(اب و فاضلاب )	قیمت (تومان)
دستمزد لوله کشی فاضلاب چسبی همراه با ونت دوبل اجرا در زیر سقف کاذب به ازای هر متر طول	4500
دستمزد لوله کشی فاضلاب چسبی به سیستم سنتی اجرا در کف  به ازای هر متر طول	3500
دستمزد اجرای لوله کشی فاضلاب بوش فیت  به ازای هر متر طول	4500
دستمزد لوله کشی آب و شوفاژ از سایز 16 الی 32 میلیمتر به سیستم سنتی به صورت زیر  کار به ازای هر متر طول(لوله های پنج لایه سفید)	3500
دستمزد لوله کشی آب و شوفاژ از سایز 16 الی 32 میلیمتر به سیستم کلکتوری به صورت زیرکار  به ازای هر متر طول	3500
دستمزد لوله کشی روکار اب و شوفاژ از سایز 16 الی 32 میلیمتر به سیستم سنتی به صورت روکار به ازای هر متر طول	4500
دستمزد لوله کشی روکار اب و شوفاژ از سایز 16 الی 32میلیمتر به سیستم کلکتوری به صورت روکار به ازای هرمتر طول	5000
نصب جعبه کلکتوری به ازای هر عدد45*45 یا 45*65	50000
نصب جعبه کلکتور 90*45 به ازای هر عدد	100000
دستمزد لوله کشی آتش نشانی از سایز 1/2 تا2" به صورت زیرکار و روکار به ازای هر متر طول دستمزد لوله کشی اتش نشانی از سایز 1/2 1 تا 3" زیر کار و روکار	10000   14000
نصب جعبه آتش نشانی به ازای هر عدد	60000
نصب شیر آتش نشانی به ازای هر عدد	8000
بست کاری لوله های فاضلاب با بست های گلابی و غیره به ازای هر عدد	3000
ساپورت با ساخت و نصب با نبشی	5000
دستمزد فوم کشی و عایق کاری لوله ها به ازای هر متر طول	1500
نصب شیرالات رادیاتور سرویس بهداشتی سینک فلاش تانک	40000
نصب والهنگ فلاش تانک توکاری	80000
نصب مخزن پشت بام به ازای هر عدد	20000
نصب روشویی کابینتی با متعلقات به ازای هر عدد	50000
نصب پمپ افزایش فشار اب	200000
چدن کاری هر بند	20000
نصب پکیج ابگرمکن کولر	100000
اجرای گرمایش از کف هر متر مربع	توافقی
بست کرپی ضدزنگ فوم  بست تک پایه	2000
نصب فنکویل سقفی	150000
اسید شویی	با توجه به سایز کوئل و مبدل توافقی
نصب رادیاتور به ازای هر بلوک	30000
نصب الم یونیکا به ازای هر عدد	30000
نصب سرویس های 6الی 8 تکه جاحوله ای ، آیینه و غیره به ازای هر تکه	3000
هوا گیری رادیاتور و تست راه اندازی به ازای هر واحد ساختمان	50000
سوراخکاری جهت عبور لوله به ازای هر عدد	4000
نصب پکیج های زمینی به ازای هر عدد	150000

 کلیه تعمیرات متور خانه با توجه به موقعییت متورخانه توافقی میباشد

نصب موتورخانه با یک دیگ دو میلیون تومان

نصب موتورخانه دو دیگ دو میلییون و پانصد هزار تومان

نصب موتورخانه دو دیگ و دو منبع سه میلیون تومان

نصب موتور خانه با یک دستگاه چیلر با برج خنک کننده هفت میلییون تومان

لازم بذکر است تمامی قیمتها با توجه به موقعییت ساختمان و متور خانه(از لحاظ دسترسی اسان و سخت)قابل تغییر میباشد و قیمتها مقطوع نمیباد

883 0910 0912

Garmabsarde@



  * لازم به ذکر است که لوله هایی با  سایز بالاتر از" 1 به صورت توافقی با مالک محسابه می گردد .

    * کلیه کارهای تعمیراتی بصورت توافقی می باشد .

    * قیمت های فوق جهت اجرا در داخل شهر بوده و در صورت اجرا در خارج از شهر20 % به قیمت ها اضافه می گردد .

     ( با احتساب هزینه ایاب و ذهاب از کارفرما

گروه تاسیساتی گرمابسرد

گرمابسرد

گروه تاسیساتی گرمابسرد متشکل از افراد کار ازموده و فنی است و دارای تجارب بسیار در زمینه تاسیسات ساختمان متور خانه چیلر فاضلاب هواکش سیستمهای گرمایشی فن کوئل گرمایش از کف رادیاتور و... میباشد



هدف بنده و گروه صداقت و راستی در کار است

سوابق بنده و دیگر افراد گروه را(با دادن ادرس و تلفن مشتری در صورت درخواست)میتوانید در لینک زیر مشاهده کنید

@garmabsarde

09120910883

جهت انجام کلیه کارهای لوله کشی سرد گرم اهنی جوشی گالوانیزه فاضلاب پلی اتیلن و... کلیه کارهای مربوط به متورخانه (نصب تعمیر مشاوره و نگهداری) با شماره 09120910883 تماس حاصل فرمایید و جهت مشاهده رزومه و نمونه کارها بهgarmabsarde@ مراجعه فرمایید

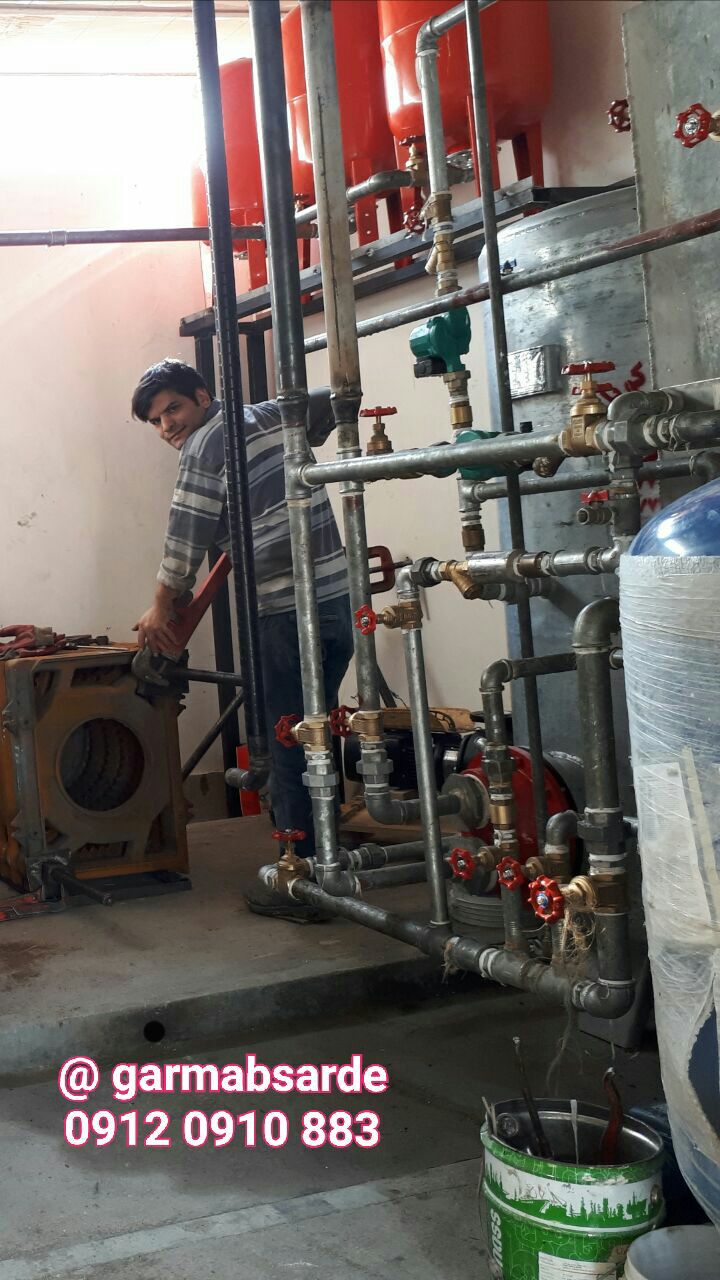

مبدل و کویل ترکیبی

http://s9.picofile.com/file/8319734226/IMG_20180218_152816.jpg

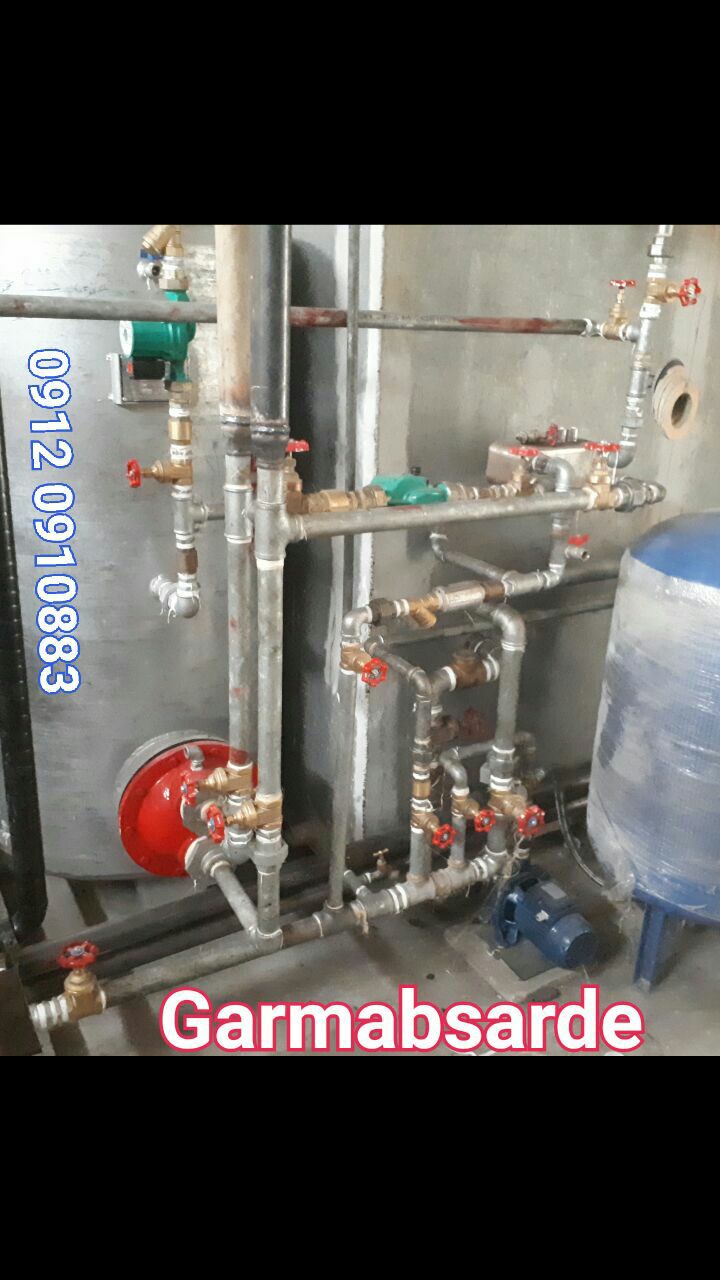

منبع کوئل دار و مبدل صفحه ای

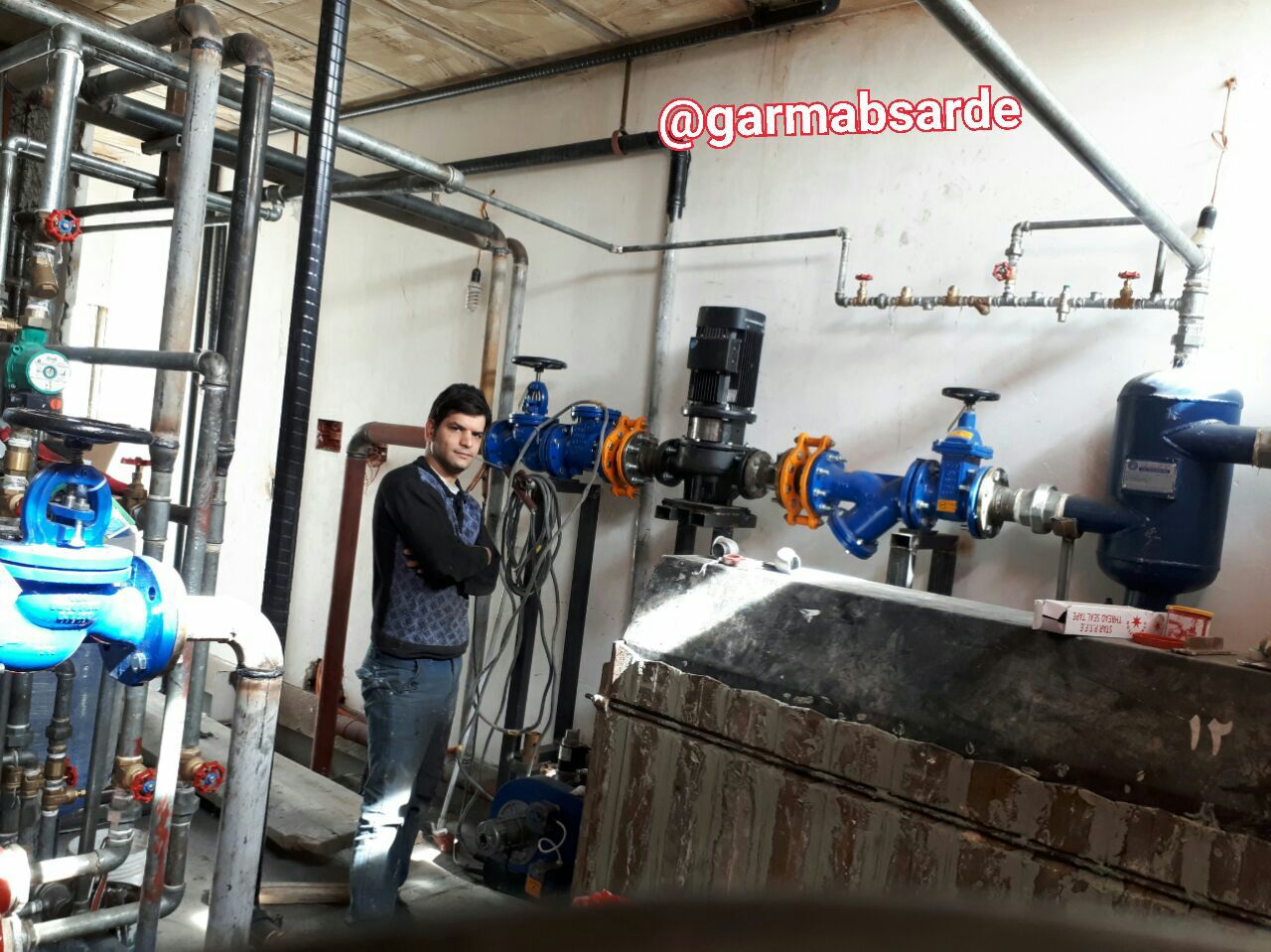

نحوه اجرای ایرسپراتور (هوا زدا )

گرمایش از کف

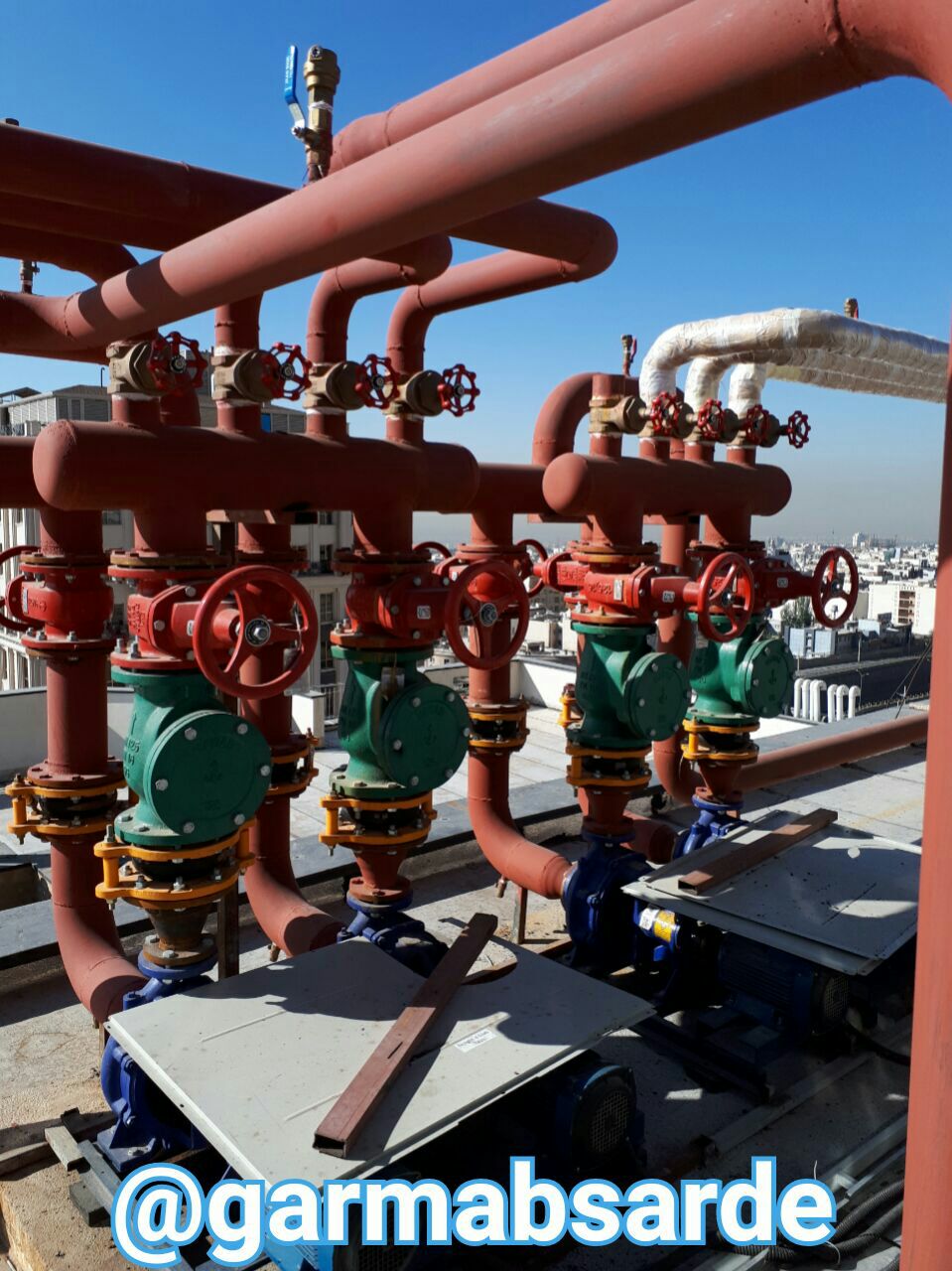

اجرای کلکتور چیلرهای هوا خنک توسط گروه گرمابسرد

منبع تحت فشار تیوب دار(منبع گوجه ای)



مخزن تحت فشار آب چیست و چگونه کار می کند؟

هنگامی که شما برای باز کردن یک شیر آب در خانه خود، در صدد کاهش مصرف برق و استهلاک پمپ آب می باشید و در ضمن خواهان تامین نیاز جریان آب با یک سرعت خاص می باشید در این صورت از منابع تحت فشار آب (مخزن تحت فشار) در خط رایزر استفاده می شود.

به طور خلاصه: مخزن تحت فشار از سه قسمت پوسته، تیوب و فلنچ تشکیل شده است که پوسته خارجی آن معمولا با ورق 1.5 میلیمتر در کارخانه، بعد از قرار گیری در زیر دستگاههای پرس مخصوص به صورت دو عدسی قرینه هم تولید و سپس توسط ربات جوش داده می شوند. در مرحله بعد، جوش هر منبع تحت فشار مورد تست قرار گرفته و سپس عمل نصب تیوب و فلنچ بر روی منبع تحت فشار آب (مخزن تحت فشار) صورت می گیرد.

میزان فشاری که قطعات یک منبع تحت فشارآب مرغوب قادر به تحمل آن می باشد، بین ده تا پانزده بار است. تیوب منابع تحت فشارمرغوب از جنس EPDM یا BUTIL می باشد، که جهت مصارف آب بهداشتی تحت فرمول خاصی ساخته شده تا نگهداری آب به صورت پاک و بدون آلودگی میسر شود. فلنچ هایمنابع تحت فشار توسط دستگاه پرس به صورت یک تکه بدون استفاده از جوش آماده و روی منابع نصب می گردند.

عملکرد منابع تحت فشار: در منابع تحت فشار میزان حجم هر منبع که با لیتر (LT) مشخص می شود معرف مقدار آبی است که در آن با فشار معینی ذخیره می شود. فشار آب داخل منابع تحت فشار با فشاری که پمپ آب قادر به ایجاد آن می باشد برابری می کند.

به عنوان مثال زمانی که در یک ساختمان مسکونی (آپارتمان چند طبقه یا ویلا) از منبع تحت فشار استفاده شده باشد و در آن ساختمان با مصرف آب ایجاد افت فشار در رایزرهای آب ساختمان صورت پذیرد، تا زمانی که میزان آب ذخیره شده در منبع تحت فشار تماما مورد استفاده قرار نگیرد پمپ آب شروع به فعالیت نخواهد کرد و زمانی که در منبع تحت فشار میزان آب به صفر برسد، پمپ آببا فعالیت خود میزان آب مشخصی را (براساس ظرفیت منبع تحت فشار) در آن ذخیره و آماده  جهت استفاده مجدد می کند. با این عمل پمپ آب کمتر روشن و خاموش می شود و همین امر باعث کاهش میزان مصرف انرژی و مستحلک شدن پمپ آب می گردد.

میزان فشار هوایی که بین پوسته منبع تحت فشار و تیوب قرار دارد معمولا بین یک و نیم الی سه بار (بیست دو الی سی و سه درجه پی اس ای PSI) می باشد با این توضیح، آب با هر فشاری که توسط پمپ آب، وارد منبع تحت فشار گردد، در همان فشار در منبع باقی می ماند.

نگهداری از منابع تحت فشار: در جهت نگهداری صحیح ازمنبع تحت فشار دو مورد مهم باید مورد توجه مصرف کننده قرار گیرد.

1. استفاده از شیر صافی در ورودی مخزن تحت فشار جهت جلوگیری از ورود اجسام ریز با فشار زیاد توسط پمپ آب،که معمولا باعث صدمه دیدن تیوب می شود و نیاز به تعویض تیوب مخزن تحت فشار را در پی خواهد داشت.
2. بررسی ماهیانه میزان فشار هوای داخل منبع تحت فشار، این عمل باعث می گردد فشار هوای داخل مخزن در اثر پر و خالی شدن های متعدد تیوب، از حالت طبیعی خارج نگردد.

گرمابسرد

گروه تاسیساتی گرمابسرد متشکل از افراد کار ازموده و فنی است و دارای تجارب بسیار در زمینه تاسیسات ساختمان متور خانه چیلر فاضلاب هواکش سیستمهای گرمایشی فن کوئل گرمایش از کف رادیاتور و... میباشد

هدف بنده و گروه صداقت و راستی در کار است

سوابق بنده و دیگر افراد گروه را(با دادن ادرس و تلفن مشتری در صورت درخواست)میتوانید در لینک زیر مشاهده کنید

@garmabsarde

09120910883

گرمایش از کف یا رادیاتور دیواری ؟



گرمایش کف یا رادیاتور ؟

اجرای گرمایش از کف تا ۴۰/*مصرف سوخت را کاهش میدهد ضمن اینکه فضای شما اشغال نمیگردد



وشما از یک گرمای یکنواخت و مظبوع لذت خواهید برد برای کسب اطلاعات بیشتر با شماره 09120910883

خدمات فنی گرمابسرد

اجرا و تعمیرات لوله کشی آب , لوله کشی آب سرد و گرم , لوله کشی آب روکار , لوله کشی آب توکار

اجرا و تعمیرات لوله کشی شوفاژ , لوله کشی شوفاژ روکار و توکار , لوله کشی رفت و برگشت رادیاتور شوفاژ

اجرا و تعمیرات لوله کشی پکیج , لوله کشی پکیج روکار و توکار , نصب پکیج شوفاژ دیواری , لوله کشی و نصب آبگرمکن

اجرا و تعمیرات لوله کشی فاضلاب ساختمان , سرویس بهداشتی , حمام توالت و دستشویی, انشعاب و اتصال به فاضلاب شهری

تشخیص ترکیدگی لوله آب , فاضلاب وشوفاژ , تعمیر لوله و رفع نم و بنایی مربوطه , لوله بازکنی و رفع گرفتگی لوله فاضلاب

اجرا و تعمیرات لوله کشی گاز , تغییرات و خرده کاری لوله گاز , جوشکاری لوله گاز پکیج , آشپزخانه , شومینه ,آبگرمکن و لوازم گازسوز

لوله بازکنی و رفع گرفتگی لوله , کفشور , توالت , فرنگی , رسوب تراشی , رفع چکه و نم دیوار , سقف و کف سرویس بهداشتی

تبدیل توالت ایرانی به توالت فرنگی با بنایی,ایزوگام و کاشیکاری , با کمترین تخریب و مناسبترین قیمت ,نصب فرنگی در حمام

تعمیر موتورخانه

اجرا و تعمیرات تاسیسات ساختمان , طراحی , بازسازی و نوسازی موتورخانه شوفاژ , نصب و تعمیرات لوازم موتورخانه شوفاژ مرکزی

نصب , تعمیر و تنظیم مشعل شوفاژخانه , نصب , تعمیر و تعویض دیگ چدنی و فولادی ,شوفاژ , نصب و تعویض پره های دیگ شوفاژ

نصب , تعمیر و تعویض پمپ های شوفاژ خانه , تعمیر پمپ سیرکوله و برگشت شوفاژ , پمپ آبگرم و برگشت منبع شوفاژ

نصب , تعمیر و تعویض منبع دوجداره  منبع کویل دار و مبدل حرارتی موتورخانه , شستشوی و اسید شویی منبع کویل دار و مبدل

نصب , تعمیر و تعویض کلکتور موتورخانه شوفاژ , تعمیر و جوشکاری لوله کشی شوفاژخانه

نصب , لوله کشی و تعویض منبع انبساط رفت و برگشت و پرکن انبساط , فلوتر انبساط, رفع سرریز کردن

خدمات تاسیساتی

عایق کاری لوله کشی ساختمان , عایق کاری موتورخانه و تاسیسات

نصب و تعمیرات پمپ آب ساختمان و قطعات آن , نصب و لوله کشی منبع و مخزن ذخیره آب

نصب و لوله کشی پکیج شوفاژ دیواری , آبگرمکن , شومینه و لوازم گازسوز منزل

نصب و تعمیر شیرالات

نصب رادیاتور شوفاژ , افزودن پره رادیاتور , نصب و تعمیر شیر رادیاتور شوفاژ , نصب رادیاتور حوله خشک کن حمام

نصب و تعمیر شیرالات بهداشتی اهرمی دوش حمام , سینک ظرفشویی اشپزخانه , توالت ایرنی , فرنگی , دستشویی

نصب روشویی کابینتی , چینی , سنگی , سیفون روشویی و سینک آشپزخانه

نصب و تعمیرات توالت فرنگی , فلاش تانک , بارهنک , بیده , سیفون ایرانی

نصب لوازم سرویس بهداشتی , اکسسوری , فول ست , یونیور ست , آیینه باکس , زیر دوشی و  ….

Garmabsarde@

09120910883

متره چیست

قیمت تعویض انواع دیگهای شوفاژکار و ... انواع دیگهای شوفاژکار ۳۰۰ شوفاژکار ۴۰۰ و سوپر

تعویض انواع دیگها بسته به نوع دیگ شرایت نگهداری دیگ و دسترسی به دیگ و ... در کل بستگی ب شرایط فعلی دیگ شماست و تعویض یا تعمیر ان قیمت مشخصی ندارد و با بازدید و عرضیابی کلیه جوانب موجود قیمت واقعی تعمیر یا تعویض مشخص میشود که صداقت و راستی گروه تاسیساتی گرمابسرد زیر سوال نرود

لازم ب  ذکر است که بدانید هزینه استفاده از یک دیگ خراب و رسوب گرفته یا منبع کویل دار رسوب گرفته و کثیف در بازه زمانی طولانی مدت بسیار بیشتر از هزینه تعویض دیگ یا شستشوی کویل منبع میباشد

هرگز با دیگ سوراخ؛ دیگی ک نشتی دارد مدارا نکنید

 به علت جایگزینی مداوم اب تازه در سیستم و به دنبال ان وارد شدن مقدار بیشتری رسوبات و رسوب کردن ان در کل سیستم و پاین امدن راندمان و بالا رفتن هزینه

براورد حجم مخزن ذخیره اب ساختمان

۱- برآورد حجم مخزن مورد نیاز : به طور متوسط هر شهروند در ۲۴ ساعت ۱۵۰ لیتر آب مصرف می کند.

– بر اساس توصیه سازمان نظام مهندسی (مبحث شانزدهم مقررات ملی ساختمان) می بایست همیشه آب مصرفی ۱۲ ساعت را در ساختمان ذخیره داشت .

– مطابق اعلام رسمی شرکت آب و فاضلاب استان تهران ذخیره هر واحد حداقل ۲۵۰ لیتر به ازای یک خانواده ۵ نفره است.

بنابراین یک آپارتمان ۴ واحدی ( هر واحد ۵ نفر ) با ۲۰ نفر جمعیت در تهران بر اساس اعلام شرکت آب و فاضلاب یک مخزن ۱۰۰۰ لیتری برای ذخیره نیاز دارد و این میزان بنابه توصیه سازمان نظام مهندسی ۱۵۰۰ لیتر می باشد.

در مکانهایی که به دلیل داشتن جاذبه های گردشگری ، در دوره های کوتاه مدت سال ( ایام تعطیلات و …) جمعیت مسکونشان چندین برابر می شود با توجه به تجربیات سالهای قبل ، می بایست حجم ذخیره آب را افزایش داد . در صورتی که شما پیش بینی می کنید ممکن است بیش از یک روز در ایام خاصی از سال با قطعی آب شبکه شهری مواجه باشید می بایست تعداد روزها را ضربدر تعداد نفرات و ضربدر ۱۵۰ لیتر (سرانه مصرف هر فرد) کنید تا حجم منبع ذخیره مورد نیاز به دست آید.

انتخاب پمپ اب سرد مناسب

Mostafa Mahmuodi:
۳- انتخاب پمپ آب سرد مناسب : از آنجایی که ارتفاع ساختمان ، متراژ زیر بنا و نقشه لوله کشی ساختمان و نحوه اجرای آن نقش مهمی در انتخاب پمپ مناسب دارد ، بنابراین در خصوص هر ساختمان بعد از کارشناسی می توان نظر قطعی داد. در اینجا صرفا به ذکر شاخصهای اصلی انتخاب پمپ مناسب در یک آپارتمان بسنده می کنیم:

۱- حداکثر ارتفاع آبدهی یا هد پمپ: این عدد نشان دهنده حداکثر ارتفاعی که پمپ می تواند آب را تا آن ارتفاع از محل نصب برساند. البته آبدهی در این ارتفاع صفر خواهد بود. به عبارت دیگر هد پمپ نشان دهنده حداکثر فشاری است که پمپ می تواند ایجاد کند مثلا پمپی که هد آن ۴۸ متر است ، بیشینه فشار آن ۴٫۸ بار است.

۲- دبی یا آبدهی : این عدد نشان دهنده حداکثر آبی است که پمپ می تواند در ارتفاع نزدیک به صفر از محل نصب خود در واحد زمان پمپاژ کند.

هر پمپ دارای نموداری است که رابطه این دو شاخص را نشان می دهد . همانگونه که در نمودار ذیل می بینید هر چه ارتفاع افزایش یابد دبی یا آبدهی نیز کاهش می یابد. اگر پمپی ۳۵ متر هد دارد یعنی حداکثر فشاری که می تواند ایجاد کند ۳٫۵ بار است. از طرفی پشت شیرهای بالاترین طبقه ساختمان می بایست حداقل فشار ۱٫۵ بار را داشته باشیم. بنابراین پمپی با ۳۵ متر هد (با فرض صفر بودن اصطکاک و افت فشار در لوله ها ) در ساختمانی می توان استفاده نمود که ارتفاع آن حداکثر ۲۰ متر باشد. البته با لحاظ ضریب اصطکاک و افت فشار ( متناسب با قطر لوله و متراژ لوله کشی ) این ارتفاع به مراتب کمتر خواهد بود.

نکات مهم در لوله کشی

1) ارتباط بین سیستم لوله­کشی نیوپایپ و سیستم لوله­ کشی فلزی

جهت ارتباط بین مهره ماسوره نیوپایپ با رزوه مقابل، لازم است تک اورینگ ماسوره داخل پخ 45 درجه اتصال قرار گیرد. به علت اینکه اتصالات فلزی فاقد چنین شرایطی هستند لذا مجاز به ارتباط مستقیم مهره ماسوره نیوپایپ و رزوه اتصالات سیستمهای فلزی نمی­باشیم و حتماً باید از اقلامی مانند مغزی و تبدیلها بعنوان واسطه مهره ماسوره نیوپایپ ورزوه سیستمهای فلزی استفاده نماییم.

2) عدم استفاده ار اورینگهای متفرقه

با توجه به اینکه طراحی اورینگ اتصالات نیوپایپ به گونه­ای است که توان عملکرد بلند مدت را در سیستمهای گرمایشی دارد لذا در صورت مفقود شدن اورینگ اتصالات مختلف، مجری مجاز به استفاده از اورینگهای مشابه یا متفرقه نمی­باشد و موظف است اورینگ را از نمایندگی شرکت نیوپایپ تهیه و روی اتصال نصب نماید.

3) مراقبت از لوله­ ها در مقابل مصالح ساختمانی

نظر به اینکه در زمان اجرای لوله­کشی ساختمان، سایر عملیات ساختمانی نیز انجام می­شود، رعایت نکات زیر الزامی است:

الف ـ رول لوله مستقیماً روی کف ساختمان در حال ساخت قرار نگیرد و با قرار دادن کارتن یا مقوا در زیر آن لوله از آسیب احتمالی محافظت شود.

ب ـ مسیر لوله­کشی از وجود مصالح مختلف ساختمانی از جمله پوکه­ های نوک تیز پاک گردد.

ج ـ پس از اجرای هر مسیر لوله­کشی و تست و تأیید مهندس ناظر، مسیر لوله مذکور با استفاده از ملات سبک پوشانده شود تا از آسیب احتمالی مصون گردد.

4) مراقبت از لوله­ها در مقابل نور مستقیم خورشید

طبق استاندارد، لوله­های پلیمری در زمان تولید، نگهداری، حمل و نقل و بهره برداری نباید در مقابل نور مستقیم خورشید قرار گیرند. لذا در عملیات لوله­کشی در فضاهای رو باز محافظت از لوله­های نیوپایپ با استفاده از یک پوشش عایق در مقابل نور خورشید ضروری است.

5) مراقبت از فوم لوله در مقابل نور مستقیم خورشید

مجریان باید دقت نمایند که فوم XPE نباید برای مدت طولانی در معرض نور خورشید قرار گیرد لذا در موارد اجتناب ناپذیر باید از عایق مناسب در مقابل نور خورشید برای محافظت از فوم استفاده کرد.



6) عدم اعمال وزن اضافی به لوله­های نصب شده

به عنوان یک اصل کلی، به هیچ وجه مجاز به اعمال وزن اضافی روی لوله­های نصب شده سیستم لوله­کشی نیوپایپ نمی­باشیم. لذا قرار گرفتن وزن شیر آلات بهداشتی، وزن شیرهای اصلی و فرعی واحدها، وزن کلکتورها و... روی لوله­ها به هیچ وجه مجاز نمی­باشد و در این موارد باید از صفحات نصب مخصوص جهت تحمل وزن سایر تجهیزات استفاده کرد.

7) عدم انتخاب مسیر افقی روی دیوار در سیستم تو کار

به عنوان یک اصل کلی، به هیچ وجه مجاز به انتخاب مسیر افقی روی دیوار در سیستم لوله­کشی تو کار نیوپایپ نمی­باشیم لذا لوله­ها باید مسیرهای افقی را در کف طی کرده و دقیقاً از زیر موقعیت شیر آلات ساختمانی وارد اتصالات نصب شده در دیوار کردند.



8) انتخاب مسیر صحیح از سقف کاذب به سیستم بهداشتی

در صورت لوله­کشی در سقف کاذب، هنگام ورود لوله نیوپایپ از سقف کاذب به سیستمهای بهداشتی باید محل تقاطع دو دیوار به عنوان مسیر عمودی انتخاب گردد چرا که هیچ احتمالی برای نصب وسایل رفاهی یا تزیینی در کنج دیوار وجود ندارد و در صورت نصب وسایل مذکور در سایر موقعیتهای دیوار آسیبی به لوله­های دفن شده در کنج دیوار وارد نمی­شود.

9) ارتباط بین لوله پلیمری و آبگرمکن

مطابق استاندارد اتصال مستقیم لوله نیوپایپ به خروجی آبگرمکن(دیواری و ایستاده) مجاز نمی­باشد. بنابراین لازم است 7/45 سانتیمتر (18 اینچ) لوله فلزی استاندارد به خروجی آبگرمکن متصل کرده و لوله نیوپایپ را به انتهای لوله فلزی وصل نمود. قابل ذکر است در صورت استفاده از پکیج‌های جدید کندانسینگ دیگر نیازی به استفاده از لوله فلزی نمی‌باشد زیرا در طراحی اولیه این پکیج‌ها این مقدار از لوله در خود پکیج قرار داده شده است.

10) مراقبت از لوله­های دفن نشده در زمستان

از جمله وظایف مجری در هنگام اجرای سیستم لوله­کشی در فصل سرما مراقبت از لوله­های پوشانده نشده در مصالح در مقابل یخ‌زدگی و ترکیدگی احتمالی است لذا مجری موظف است پس از اجرای سیستم لوله­کشی و انجام تست، آب کل سیستم را تخلیه نماید و یا جهت انجام تست از آب نمک با غلظت معین استفاده شود تا در صورتیکه آب در قسمت هایی از لوله باقی ماند امکان یخ‌زدگی آن کمتر شود. لازم به ذکر است هنگام نصب تجهیزات و شیرآلات آب نمک مذکور از سیستم خارج گردد.

برای ساخت محلول آب نمک باید از نسبت وزنی استفاده کنید. بطور مثال: برای ساخت محلول 23% باید 230 گرم نمک را در یک لیتر آب حل کنید.

با توجه به اینکه فشار آب داخل سیستم گرمایش و سرمایش از کف پایین است، می‌توان برای تست از هوا با فشار 8 بار نیز استفاده نمود. قابل ذکر است این تست فقط برای سیستم گرمایش و سرمایش از کف اجرا می‌گردد.

تست سیستم­های لوله­کشی

مقدمه

تست سیستم لوله کشی یکی از موارد مهم پس از نصب کامل است تا شما از صحت ارتباط لوله و اتصالات اطمینان حاصل نمایید.

با توجه به ساختار لوله های پلیمری و رفتار انها در مقابل شرایط تست و تاثیراتی که اختلاف دمای محیط و اب ممکن است روی نتایج تست داشته باشد انجام تست فشار مطابق شرایط اعلامی اطمینان شما را نسبت به انجام صحیح نصب کامل سیستم لوله کشی دوچندان می نماید .

نکات قابل توجه قبل از تست

از فشار سنجی استفاده کنید که فشار MAX آن حداقل bar 1/0 باشد. فشار سنج را در پایین­ترین نقطه سیستم لوله­کشی نصب نمایید.

برای اتصال پمپ تست به سیستم لوله­کشی از شیر قطع و وصل استفاده شود تا پس از رسیدن فشار به مقدار مورد نظر پمپ از مدار جدا گردد.

دقت نمایید آب مورد مصرف با محیط هم دما باشند (از آب سرد در فصل تابستان یا از آب گرم در فصل زمستان استفاده نکنید و سعی نمایید محیط در زمان تست حتی المقدور در شرایط ثابت دمایی باقی بماند).

آماده سازی آبگیری

از محکم بودن تمامی اتصالات دنده­ای و پرسی و بسته بودن سایر در پوشها اطمینان حاصل نمایید.

سیستم را با آب تمیز کاملاً پر نمایید.

هوای سیستم را کاملاً تخلیه نمایید.

تست مقدماتی

الف) فشار سیستم را به 15 bar برسانید ( 5/1 برابر حداکثر فشار کارکرد سیستم) و 30 دقیقه صبر کنید اگر پس از این مدت افت فشار کمتر از 6/0 bar باشد و هیچگونه نشتی مشاهده نگردد این مرحله مورد تأیید است.

ب) پس از تأیید مرحله الف به سیستم 10 دقیقه استراحت دهید و مجدداً فشار سیستم را به bar 15 برسانید و 30 دقیقه صبر کنید اگر پس از این مدت افت فشار کمتر از 6/0 bar باشد و هیچگونه نشتی مشاهده نگردد این مرحله مورد تأیید است.

تست نهایی

بلافاصله پس از تأیید تست مقدماتی و قبل از اینکه سیستم امکان استراحت پیدا کند فشار را مجدداً بهbar 15 برسانید. اگر پس از 2 ساعت افت فشار کمتر از 2/0 bar باشد و هیچگونه نشتی در سیستم مشاهده نگردد تست نهایی مورد تأیید است.

نکات قابل توجه پس از تست

در طول مدت تست سیستم مورد بازدید قرار گیرد تا عدم وجود نشتی در سیستم اطمینان حاصل گردد. بلافاصله پس از انجام تست روی کلیه لوله­ها با استفاده از ملات سبک پوشانده شود تا از آسیب دیدن آنها جلوگیری گردد. در فصل سرما پس از تست با تخلیه آب مدار از یخ زدگی آب درون سیستم جلوگیری نمایید. در صورت تغییر در سیستم لوله­کشی باید تست مجدداً انجام گیرد.

فرم تست فشار و بیمه نامه

مجریان محترم باید پس از اتمام لوله کشی نسبت به انجام تست فشار مطابق شرایط اعلامی در پشت بیمه نامه اقدام و پس از تکمیل و مهر و امضا بیمه نامه آن را در اختیار کارفرما قرار دهند

متور خانه

موتورخانه (BOILER ) موتورخانه قلب تپنده ی یک ساختمان محسوب میشود. سالها قبل موتورخانه ها در پایین ترین طبقه یک ساختمان قرار داشتند و چند سالی میشود که با پیدایش چیلر و مینی چیلر ها و سیستم های از این قبیل در پشت بام نیز جایگاه مناسبی برای سیستم های گرمایش و سرمایش مرکزی محسوب میشود.

در گذشته همه ساختمان ها به موتورخانه مرکزی مجهز بودند اما پس از گران شدن نسبی سوخت اکثر ساختمان ها به سمت سیستم های سرمایشی و گرمایشی در هر واحد گرایش پیدا کردند.

موتورخانه های ساختمان های بزرگ ، بیمارستان ها ، مراکز بزرگ و خیلی بسیار دیدنی و شگفت انگیز است که هر فردی را متحیّر دیدن خود می کند.



در اینجا چندی از اجزای تشکیل دهنده موتورخانه را برای شما ذکر می‌کنیم:

دیگ : دیگ‌ها به 3 نوع: دیگ‌های آب گرم، آب داغ و بخار تقسیم می‌شوند و همین‌طور از نظر جنس به دو نوع فولادی و چدنی دسته بندی می‌شوند.

مشعل ( BURNNER  ) : مشعل ها وظیفه تولید گرما در دیگ ها را به عهده دارند. سوخت این مشعل ها به طور معمول با گاز یا گازوییل میباشد . مشعل که بر روی دیگ آب گرم وصل میشوند به وسیله تولید گرما 78 درجه سیلیسیوم و حتی تا دمای 200 درجه سیلیسیوس باعث تولید آب مصرفی ساختمان میشوند.

پمپ ( PUMP  ) : پمپ ها وظیفه ی ایجاد فشار برای انتقال آب را به عهده دارند. آبی که در دیگ توسط مشعل گرم شده باید به وسیله پمپ در خطوط لوله انتقال یابد. این پمپ ها در ابعاد و ظرفیت های مختلف برای شرایط مختلف تهیه و طراحی شده اند.



منبع انبساط :  منبع ها وظیفه ی جلوگیری از ترکیدگی لوله ها در اثر انبساط حجمی را به عهده دارند . از دیگر موارد استفاده شده در منبع انبساط این است که اگر آب در داخل سیستم کاهش یابد منبع انبساط وظیفه دارد آب موجود در منبع را به سیستم انتقال دهد.این منبع ها در دو مدل باز و بسته موجود میباشند .
